Memahami Kerusakan Blackberry 8900 Javelin ( part 2 )

Unknown 8:47 AM 0 Comment Blackberry Handphone

Setelah artikel tentang USB Charge, selanjutnya memahami dan menganalisa kerusakan IC POWER Blackberry 8900. Apabila ada kerusakan seperti mati total karena tegangannya tidak memenuhi standart, maka perhatikan dulu jalur tegangan di Power seperti gambar dibawah ini :

IC POWER / U 901

1.

Pastikan tegangan Input dan Outputnya masih normal, seperti contoh tegangan VDIG 1.5V di Capasitor ( C 1005 ) tidak normal, sebelum memfonis Power yang bermasalah, cek terlebih dahulu Coil ( L 1002 ) korslet apa tidak. Jika L 1005 short cukup ganti atau replace aja.

Semoga Bermanfaat
Terimakasih

Memahami Kerusakan BB 8900 Javelin ( part 1 )

Unknown 8:30 AM 0 Comment Blackberry Handphone

Analisa untuk mengetahui kerusakan Blackberry 8900

By mastersolusiponsel

USB CHARGE

Perhatikan jalur diagram seperti gambar dibawah ini :
1.

Dari gambar tersebut, semoga dapat dipahami bahwa kerusakan konektor Charge atau USB dapat berakibat fatal. Fungsinya adalah lebih memudahkan dalam menganalisa kerusakan di jalur USB, seperti contoh pengisian tegangan batrei tidak dapat dilakukan atau PIN Blackberry tidak dapat terdeteksi ketika terhubung ke komputer bahkan Red Led tidak bisa nyala saat perangkat Blackberryb diberi tegangan. Maka analisanya ukur jalur tegangan seperti skema diagram.Jika terdapat kerusakan pada komponen IC tinggal ganti.

Semoga Bermanfaat

Terimakasih

Software AUDIO AIMP3 Update versi 3.55.1332

Unknown 5:10 AM 0 Comment

Update install aplikasi Audio untuk komputer, bagi Anda yang menginginkan silahkan untuk memperbaharui.

1. AIMP3

Requirements:

Windows 2000 / XP / Vista / Windows7 / XP64 / Vista64 / Windows7 64 / Windows8 / Windows8 64

Languages: Multiple languages

License: Freeware

Date added: December 23, 2013

Software AIMP3 versi 3.55.1332 update, download disini

Semoga bermanfaat
Terimakasih

Saturday, January 11, 2014

Memahami Kerusakan Blackberry 8520 ( Bagian 4 )

Unknown 7:10 AM 0 Comment Blackberry Handphone

Keberadaan jalur VBat pada mesin Blackberry 8520 juga sangat penting untuk diketahui. Karena seringkali kita mengetahui kerusakan handphone mati total, misalnya disebabkan karena kena air ( area hardware ) tidak terlepas dari pengalaman mengetahui handphone tersebut tiba-tiba terasa panas saat dipegang.

Perhatikan jalur VBat Blackberry 8520 seperti gambar dibawah ini :

Tujuan untuk mengetahui jalur VBAT ini adalah apabila Blackberry 8520 mengalami kerusakan mati total atau korslet ( Short ), tinggal memastikan komponen-komponen pada jalur VBat ini masih berfungsi dengan baik atau mengalami kerusakan. Solusi nya adalah jika capasitor - capasitor yang ada di jalur tegangan VBat mengalami kerusakan tinggal di remove atau ganti yang baru. Bisa juga IC yang mendapat supply tegangan secara langsung juga berakibat rusak jika mengalami korslet, solusinya ganti saja.

Semoga bermanfaat
Terimakasih

Memahami Kerusakan Blackberry 8520 ( Bagian 3 )

Unknown 6:48 AM 0 Comment Blackberry Handphone

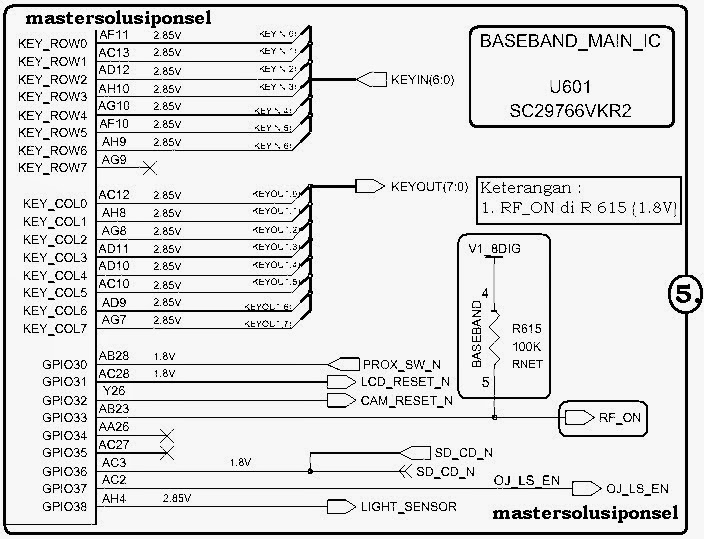

Setelah mengetahui area Baseband - CPU, kemudian U 901 - POWER, selanjutnya keberadaan IC U 301 - Processor juga sangat penting, berikut adalah keberadaan komponen yang berada di IC Processor.

Maksud dari komponen tersebut dan komponen-komponen yang ada di IC CPU, POWER dan Processor adalah apabila kita menemukan kerusakan Blackberry 8520 tinggal mengukur komponen capasitor ini. Tujuannya adalah mempermudah dalam mengukur tegangan dan mengetahui keberadaan komponen tersebut berfungsi dengan baik atau mengalami kerusakan.

Semoga bermanfaat
Terimakasih
